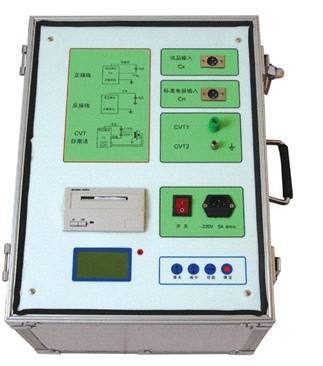

在现代电子、电力、材料科学等领域，电介质材料的性能评估至关重要。其中，电性能介电常数及介质损耗测试仪（通常简称为介质损耗测试仪）是进行此类评估的核心仪器。它不仅是科研与开发的得力工具，也是保障电力设备安全运行、提升电子元器件性能的关键设备。
一、 基本概念与测试原理
- 核心参数定义
- 介电常数 (ε)：衡量电介质在电场中存储电能能力的物理量。它反映了材料极化的难易程度，其值越高，材料的电容能力越强。
- 介质损耗角正切 (tanδ)：描述电介质在交变电场中能量损耗程度的参数。理想绝缘体损耗为零，实际材料中，部分电能会转化为热能，tanδ值越小，材料的绝缘性能通常越好。
2. 测试原理简介
介质损耗测试仪通常将被测样品视为一个等效电容（C）与等效电阻（R）的并联或串联电路。仪器通过施加一个高精度、高稳定的正弦波测试电压（通常在低频到高频范围内，如50Hz至数MHz），测量流过样品的电流矢量与电压矢量之间的相位差（即损耗角δ），或直接测量样品的电容值和损耗因子，从而精确计算出介电常数(ε)和介质损耗角正切(tanδ)。先进的仪器采用自动平衡电桥、谐振法或网络分析技术，确保了测量的准确性与宽频带适应性。
二、 仪器的主要功能与应用领域
- 核心功能
- 精确测量固体、液体、薄膜等材料的介电常数(ε)和损耗角正切(tanδ)。
- 测量样品的电容值(C)和等效电阻/电导。
- 支持在不同频率、温度、电压条件下进行测试，研究材料的性能变化规律。
- 部分高端型号具备阻抗分析、材料谱分析等功能。
- 关键应用领域
- 电力工业：评估变压器油、电缆绝缘材料、高压套管、发电机线棒等的绝缘状况，是预防性试验和状态检修的重要手段。
- 电子元器件行业：表征陶瓷电容器、薄膜电容器、PCB基板材料的介电性能，指导产品设计与质量控制。
- 新材料研发：用于研发高性能复合材料、铁电材料、微波介质陶瓷、柔性电子材料等，分析其介电弛豫、极化机制。
- 科研与教育：在物理、化学、材料科学等实验室中，用于研究材料的微观结构和介电响应。
- 航空航天与通信：筛选和评估用于雷达罩、天线基板等部件的低损耗透波材料。
三、 如何选择适合的介质损耗测试仪
面对市场上种类繁多的测试仪，用户需根据自身需求综合考虑：
- 测量频率范围：根据被测材料的主要应用频率选择。电力设备检测常用工频（50/60Hz），而电子材料可能需要kHz至GHz的宽频测试。
- 测量精度与稳定性：高精度仪器对研发至关重要，而工业现场应用可能更强调稳定性和抗干扰能力。
- 测试电压与量程：确保仪器的输出电压范围和测量电容/损耗量程能满足样品要求，例如某些材料需要在高压下测试。
- 温度控制与测试能力：如需研究材料性能随温度的变化，需配备温控装置（如温控箱或探头）。
- 样品夹具与适配器：针对不同形态（固体片、液体、薄膜）和尺寸的样品，需配备相应的电极系统（如三电极系统、平行板电极）。
- 自动化与软件功能：自动扫描、数据记录、图形分析及符合标准的测试程序能极大提升效率。
- 符合标准：仪器应符合或兼容相关国际（如IEC、ASTM）、国家（如GB）或行业标准。
四、 使用注意事项与维护
- 样品制备：样品表面应清洁、平整，电极接触良好，避免空气隙引入误差。
- 环境控制：测试环境（温度、湿度、电磁干扰）应稳定，必要时在屏蔽箱内进行。
- 校准与校验：定期使用标准电容器或已知性能的样品对仪器进行校准，确保测量溯源性。
- 安全操作：进行高压测试时，严格遵守电气安全规程，防止电击。
结论
电性能介电常数及介质损耗测试仪是连接材料微观特性与宏观电气性能的桥梁。无论是为了确保万伏高压电网的稳定，还是为了追求毫米波通信设备的极致效率，一台性能优异、选择得当的测试仪都是不可或缺的。理解其原理，明确应用需求，并遵循规范进行操作和维护，方能充分挖掘仪器价值，为产品质量提升和技术创新提供坚实的数据支撑。
