一、概述
介质损耗测试仪是用于测量电力设备绝缘介质损耗因数（tanδ）和电容量的专用仪器，广泛应用于变压器、互感器、套管、电容器、电缆等电力设备的绝缘性能检测。异频介质损耗自动测试仪采用异频电源技术，能有效避开工频干扰，在强电磁场环境下仍可获得准确、稳定的测量结果。
二、仪器主要组成
- 主机：包含异频电源模块、信号采集与处理模块、微处理器及 display 显示单元。
- 高压变压器：将异频低压信号升压至测试所需的高压。
- 标准电容器：作为参考基准，通常为SF6标准电容器。
- 测试电缆：连接主机与被试品。
- 接地线：确保人身与设备安全。
三、使用前准备
- 检查仪器外观是否完好，各接口、电缆无破损。
- 确认被试品已停电、验电、充分放电，并挂好接地线。
- 记录现场环境温度、湿度，必要时记录大气压力。
- 将仪器可靠接地，接地电阻应满足要求。
- 根据被试品类型（如变压器绕组、套管、互感器等）选择对应的测试模式。

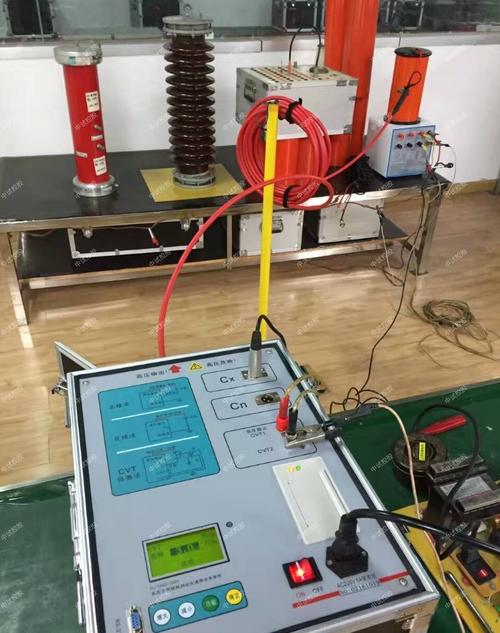

四、接线方法
- 正接法（常规法）：
- 高压输出端连接被试品高压端；
- 信号采集端连接被试品低压端或末屏；
- 被试品低压端可靠接地。
适用于一端接地的被试品，如套管、电流互感器等。
- 反接法：
- 高压输出端连接被试品低压端；
- 信号采集端连接被试品高压端；
- 被试品高压端可靠接地。
适用于低压端无法接地的被试品，如电压互感器、部分变压器绕组。
- 屏蔽法：
- 在试品表面加装屏蔽环，并接入仪器的屏蔽端；
- 用于消除表面泄漏电流对测量结果的影响。
五、操作步骤
- 开机预热：接通电源，仪器自检，预热不少于5分钟。
- 参数设置：
- 选择测试频率（常用45Hz/55Hz或47.5Hz/52.5Hz等异频组合）；
- 设置试验电压（根据被试品额定电压和保护要求选取）；
- 输入被试品名称、编号、环境温湿度等。
- 开始测量：
- 确认接线无误后，按下“开始”键；
- 仪器自动升压、采样、计算，屏幕显示tanδ值、电容量Cx及测试电流等；
- 异频方式下，仪器会自动在两个频率点分别测量并折算至工频结果，有效抑制干扰。
- 读取与记录数据：待数据稳定后，记录测试结果。必要时在同样条件下重复测量2～3次，取平均值。
- 测量结束：
- 待高压降至零并充分放电后，关闭电源；
- 对被试品及附近导体充分放电并接地。
六、安全注意事项
- 操作人员必须经培训合格，熟悉高压试验安全规程。
- 被试品必须可靠接地放电，试验中严禁碰触任何导电部分。
- 测试区域应设置围栏和警示标志，防止无关人员进入。
- 仪器接地端子必须可靠接地，禁止浮空运行。
- 若出现异常声响、异味或报警，应立即停机检查。
- 雨雪、雷电及高湿度天气应避免进行高压介质损耗试验。
七、数据判断与常见问题
- 正常判断：
- tanδ 值随电压升高应基本稳定，无明显增长；
- 测量值与历史数据比较，不应有显著增大；
- 电容量与铭牌值偏差一般在±5%以内。
- 常见异常：
- 数据离散大：电磁干扰强或接地不良；可尝试异频模式重测。
- tanδ 偏大：绝缘受潮、老化或表面污秽；可加装屏蔽环清洗表面后重测。
- 出现负值：可能是标准电容器或采样通道问题、虚假接地回路干扰；检查接线与屏蔽。
- 维护事项：
- 定期校验仪表与标准电容；
- 存放于干燥、通风、避光场所；
- 高压引出线避免过度弯折并保持清洁。
八、结束语
异频介质损耗自动测试仪相较传统工频测试仪具有抗干扰强、自动化高的优点，是电力设备绝缘状态评估的重要工具。严格执行正确、规范的接线和操作方法，配合现场安全管理，才能获取真实有效的数据，为设备的状态检修和安全运行提供可靠依据。
温馨提示：具体操作请以所用仪器型号说明书及现行国家标准/行业开展试验要求为准。
